طراحی و ساخت فیلتر شنی کربن استیل و استنلس استیل

فیلتر شنی در سیستم های تصفیه آب,فروش فیلتر شنی,سپتیک تانک,

شرکت مهندسین پالود صنعت نیکان آماده پذیرش انواع سفارشات ساخت فیلترهای شنی FRP،فولادی،استیل میباشد.
فیلتر شنی (صافی شنی) بعنوان اولین مرحله تصفیه در سیستم ها ی تصفیه آب صنعتی جهت حذف ذرات معلق فیزیکی بیولوژیکی موجود در آب تا قطر 50 ميكرون می باشد فيلترهاي كربني معمولاً بعد از فيلترهاي شني در فرآيند تصفيه آب قرار مي‌گيرند.
بدنه فیلترهای شنی از جنس استیل، FRP و یا کربن استیل با پوشش رنگ اپوكسي می باشد و سیلیس با دانه بندی‌هاي مختلف درون این مخازن بسترگذاری می‌شوند. این فیلترها هر چند وقت یکبار با توجه به میزان مواد جامد موجود در آب اشباع شده و نیاز به شستشوی معکوس ( back wash ) دارند. فرايند شست و شوي معكوس مي تواند به صورت دستي ، نيمه اتوماتيك و يا اتوماتيك باشد.

مشخصات فني فيلتر‌هاي شني

• قابليت تحمل فشار تا پنج بار
• بدنه از جنس استيل / فايبر گلاس (FRP ) / كربن استيل
• قابل ارائه با سه شير دستي، نيمه ‌‌اتوماتيك و تمام اتوماتيك جهت شستشوي معكوس
• مجهز به شير هوا گيري و فشارسنج
• استفاده از سه لايه سنگ سيليس دانه‌بندي شده در فيلتر‌هاي شني
فیلتر شنی یک دستگاه از نوع فیلتراسیون دانه‌ای است و به شکل مخزن استوانه‌ای تحت فشار شامل بستری از شن دانه‌بندی شده و ماسه شن سیلیسی و یا آنتراسیت می‌باشد که با صاف نمودن (فیلتراسیون) فیزیکی آب موجب حذف ذرات معلق موجود در آن نظیر گل، رنگ، مواد آلی، پلانکتون، باکتری‌ها و ذرات حاصل از خوردگی می‌شود. بدنه این فیلترها، از فولاد بر اساس استانداردهای معتبر ساخته شده است که دارای دو دریچه بازدید بوده و برای جلوگیری از خوردگی، کلیه سطوح مجاور با آب در داخل مخزن دستگاه با دو لایه رنگ اپوکسی و کلیه سطوح بیرونی دستگاه که در مجاورت هوا قرار دارند با رنگ روغنی پوشش داده می‌شود. فشار استاندارد در این فیلترها بین 7-3 اتمسفر است و اگر فشار بیش از این باشد باعث ایجاد پدیده شیارسازی می‌شود.
این فیلترها هم به صورت عمودی و هم به صورت افقی ساخته می‌شوند. قطر فیلترهای عمودی استاندارد از حدود 5/0 تا 3 متر و ارتفاع آن بین 7/0 الی 5/1 متر است. فیلترهای عمودی به لحاظ اینکه در تمام راستای ارتفاع آن‌ها عمل تصفیه فیزیکی انجام می‌گیرد به فیلترهای افقی ارجحیت دارند. در فیلترهای افقی و عمودی، آب ورودی و آب حاصل از شستشو از طریق شبکه نازل در بالا و پایین دستگاه تقسیم و یا جمع‌آوری می‌گردد.
آب از قسمت فوقانی ستون وارد شده و پس از گذشتن از بستر فیلترشنی، شن دانه‌بندی شده با خلوص 98% و یک صفحه مشبک با 50 تا 70 عدد پستانک در هر متر مربع که جهت آبکشی و جلوگیری از خروج ذرات شن از دستگاه تشکیل شده است، از قسمت تحتانی خارج می‌گردد.
اندازه ذرات شن که بصورت دانه‌بندی شده و طبقاتی برروی صفحه مشبک قرار گرفته‌اند بر حسب اندازه ذرات معلق در آب تعیین می ‌شود. ترتیب قرارگیری اندازه این ذرات از بالای بستر به سمت پایین بستر به ترتیب درشت به ریز است.
بطور کلی هرچه ضخامت بستر فیلتر بیشتر باشد، راندمان حذف مواد معلق در آن نیز بیشتر خواهد شد اما در عمل ضخامت این فیلترها در محدوده 150-70 سانتیمتر قرار داد. بسته به قطر ذرات بستر دانه‌ای و فشار روی بستر، به ازای هر مترمربع از سطح بستر 20-5 مترمکعب آب را در هر ساعت می‌توان تصفیه نمود.
در سیکل تصفیه، ذرات معلق در بستر فیلتراسیون رسوب نموده و بتدریج خلل و فرج بستر را پر می‌کنند.
بدین ترتیب با گذشت مدت زمان معینی از شروع بهره برداری بر حسب میزان کدورت و مواد معلق آب ورودی، تدریجا افت فشار افزایش می یابد.
هنگامیکه افت فشار دو سر فیلتر شنی در حدود 8/0- 6/0 بار ثبت گردد، زمان آن رسیده است که فیلتر از حالت سرویس خارج شده و با ورود جریان آب به صورت معکوس(Back Wash)، بسترها مورد شستشو قرار بگیرند. مدت زمان شستشو بستگی به میزان کدورت آب ورودی دارد.
این فیلترها زمانی که درست طراحی شوند می‌توانند ذرات تا 10 میکرون را حذف نمایند و در صورتی که به آب ورودی مواد منعقد کننده تزریق شود حذف ذرات تا 2-1 میکرون نیز امکان‌پذیر خواهد بود. بازده معمول این سیستم ها حذف 50 تا 60 درصد از مواد کلوئیدی با اندازه 15-10 میکرون است. کدورت آب ورودی به سیستم پیش تصفیه RO باید کمتر از 10NTU باشد. در کدورت بالای 10NTU دوره Backwash این سیستم ها برای بدست آوردن آب با کیفیت مناسب و قابل قبول بسیار کم خواهد بود.
جهت ساخت فیلترشنی با متخصصین شرک مهندسین پالود صنعت نیکان تماس بگیرید.

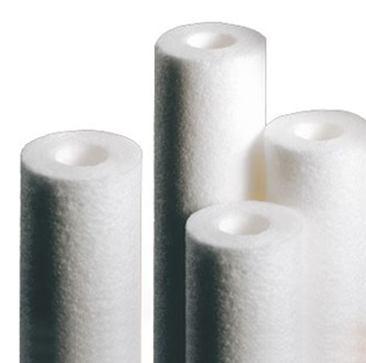

فیلترهای کارتریج

فیلتر کربنی , سپتیک تانک , اسمزمعکوسRO , انعقادولخته سازی , ایمهوف تانک

شرکت مهندسین پالود صنعت نیکان در زمینه ارائه انواع فیلتر کاتریج آماده خدمت رسانی میباشد.
فیلترهای کارتریج معمولا در جایی که میزان مواد معلق در سیال کمتر از PPM 100 باشد مورد استفاده قرار می گیرند. این فیلترها غالبا در بخش های پیش تصفیه یا به عنوان فیلتر شفاف ساز نهایی (Polishing Filter) به کار می روند.
در این فیلترها ذرات موجود در سیال در زمان عبور از فیلتر در میان مدیوم فیلتر گیر کرده و مایع فیلتر شده به صورت شفاف از این فیلتر خارج می شود. این نوع فیلترها ۱۰۰ درصد از الیاف ppساخته می شوند. ذرات ریز موجود در سیال در لایه های داخلی این فیلترها به دام می افتند و ذرات درشت تر در لایه های بیرونی قرار می گیرند. این نوع فیلترها با قدرت جداسازی مواد جامد به قطر های ۰٫۵ ، ۱، ۵ و ۱۰ تا ۱۰۰ میکرون و در طول های ۱۰ ، ۲۰ ، ۳۰ و ۴۰ اینچ و قطر های ۵/۲ و ۵/۴ اینچ موجود می باشند. عمده کاربرد این فیلترها در حذف ذرات معلق آب و کاهش TSSمی باشد. فیلتر کارتریج های عمقی دارای افت فشار کم و ظرفیت نگهداری تقریبا پایینی می باشند. این فیلترها طول عمر نسبتا کمی دارند و دارای قابلیت شستشو ی معکوس نیستند.

تصاویر برخی از پروژه ها ی انجام شده


فیلتر شنی,فیلتر شنی استیل,فروش فیلتر شنی,فیلتر شنی فلزی,

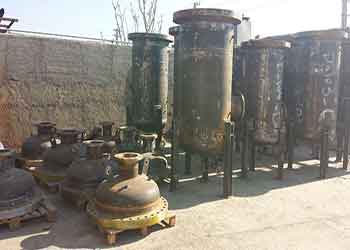

فیلتر شنی,فیلتر شنی استیل,فروش فیلتر شنی,فیلتر شنی تحت فشار

فیلتر شنی,فیلتر شنی استیل,فروش فیلتر شنی,فیلتر شنی ثقلی

فیلتر شنی,فیلتر شنی استیل,فروش فیلتر شنی,فیلتر شنی فلزی,قیمت فیلتر شنی

فیلتر شنی,فیلتر شنی استیل,فروش فیلتر شنی,فیلتر شنی فلزی,

فیلتر شنی,فیلتر شنی استیل,فروش فیلتر شنی,فیلتر شنی فلزی,فیلترشنی استنلس استیل
`
